LQG15HN系列是村田電感中的高頻應用產品。英制封裝代號0402。風華高科對應電感替代產品為VHF系列。查看：風華高頻定案規格書

我們利用我公司獨創的新微細加工技術，制成適合本產品的線圈的同時，通過采用了L型電極結構，實現了在0402尺寸的較高級的Q值特性。新系列LQP02TQ6N8 (電感值6.8nH) 在2.4GHz頻段更達到了Q值30，與至今為止我公司LQP02TN6N8系列產品的Q值23相較之下，大約提升了30%。并且，電感器的產品陣容也擴大到0.4nH～10nH范圍的31個項目，對于電感值的偏差也達到了對應±0.1nH (0.4～3.9nH) 、±3% (4.3～10nH) 的窄偏差。今后我們將進一步實現偏差值的*小化，同時也將繼續推出擴大電感值的產品。

尺寸代號 100505 in mm (0402 in inch), 鐵氧體疊層型

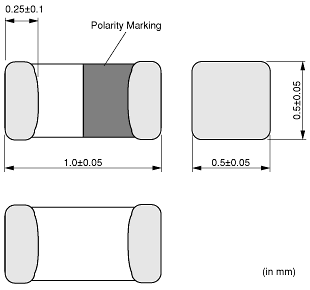

產品實物照片及外形尺寸圖示

電感型號	尺寸代號 mm (inch)	電感徝	電感徝 偏差	額定電流 (Itemp)	Rdc (max.)	SRF (min.)
LQG15HN1N0S02	1005 (0402)	1.0nH	±0.3nH	300mA	0.10Ω	6000MHz
LQG15HN1N1S02		1.1nH
LQG15HN1N2S02		1.2nH
LQG15HN1N3S02		1.3nH
LQG15HN1N5S02		1.5nH
LQG15HN1N6S02		1.6nH
LQG15HN1N8S02		1.8nH			0.10Ω
LQG15HN2N0S02		2.0nH			0.12Ω
LQG15HN2N2S02		2.2nH			0.15Ω
LQG15HN2N4S02		2.4nH			0.16Ω
LQG15HN2N7S02		2.7nH			0.17Ω
LQG15HN3N0S02		3.0nH			0.18Ω
LQG15HN3N3S02		3.3nH			0.19Ω
LQG15HN3N6S02		3.6nH			0.19Ω
LQG15HN3N9S02		3.9nH			0.19Ω
LQG15HN4N3S02		4.3nH			0.21Ω
LQG15HN4N7S02		4.7nH			0.23Ω
LQG15HN5N1S02		5.1nH			0.24Ω
LQG15HN5N6S02		5.6nH			0.26Ω	5300MHz
LQG15HN6N2S02		6.2nH			0.27Ω	4300MHz
LQG15HN6N8J02		6.8nH	±5%		0.29Ω	4200MHz
LQG15HN7N5J02		7.5nH			0.31Ω	3900MHz
LQG15HN8N2J02		8.2nH			0.33Ω	3600MHz
LQG15HN9N1J02		9.1nH			0.34Ω	3400MHz
LQG15HN10NJ02		10nH			0.35Ω	3200MHz
LQG15HN12NJ02		12nH			0.41Ω	2800MHz
LQG15HN15NJ02		15nH			0.46Ω	2300MHz
LQG15HN18NJ02		18nH			0.51Ω	2100MHz
LQG15HN22NJ02		22nH			0.58Ω	1800MHz
LQG15HN27NJ02		27nH			0.67Ω	1600MHz
LQG15HN33NJ02		33nH		200mA	0.67Ω	1500MHz
LQG15HN39NJ02		39nH			1.06Ω	1200MHz
LQG15HN47NJ02		47nH			1.15Ω	1000MHz
LQG15HN56NJ02		56nH			1.20Ω	800MHz
LQG15HN68NJ02		68nH		180mA	1.25Ω	800MHz
LQG15HN82NJ02		82nH		150mA	1.60Ω	600MHz
LQG15HNR10J02		100nH
LQG15HNR12J02		120nH
