TC型磁環線圈

磁環線圈是應用非常廣泛的直插式電感線圈產品之一，英文全稱為TOROIDAL COILS。風華高科作為中國主要的磁環線圈生產制造企業之一，提供的TC系列主要包括20、30、37、44、50、60、68、72、106等多個磁芯外徑尺寸的產品。

型號識別（訂購代碼）：

磁環線圈型號實例：TC 50 26 - 300 K --2A

代碼	含義	備注
TC	磁環線圈產品代號
50	磁芯外徑=0.5英寸	注意：單位是英寸，不是mm
26	磁芯材質代號	風華高科目前TC磁環線圈常規品的材質均相同，此項對正常選型設計無意義。
300	標稱電感量=30uh	單位是uH，采用三位數表示法。前兩位是有效數字，后一位是有效數字后"零"的個數。
K	感量偏差=±10%	同風華其他產品的精度表示法一樣，J=±5%；K=±10%；M=±20%
2A	額定電流=2A	采用直接標注法，2表示有效數字，A代表電流單位是安培。

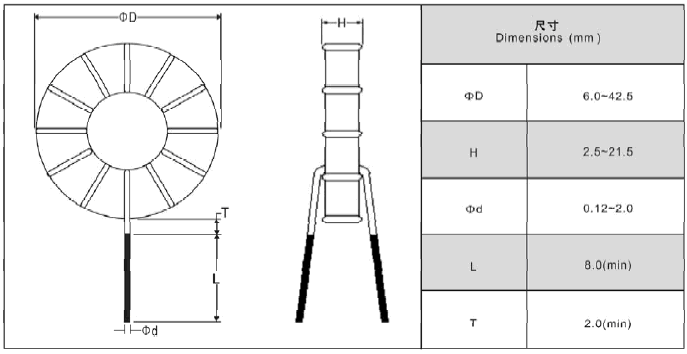

外形尺寸說明與構造圖：

磁環線圈尺寸圖片

TC型磁環線圈電性能參數與測試條件：

磁環線圈型號	標稱電感量 (uH)	誤差	直流電阻RDC max(Ω)	額定電流IDC (A)max	規格尺寸 (mm)
TC2026-5R0-0.5A	5.0	M：±20% K：±10% J：±5%	0.30	0.5	6.0×3.0
TC2026-8R2-2A	8.2		0.65	2.0	12.0×5.0
TC2026-9R0-0.3A	9.0		0.25	0.3	6.0×2.5
TC3026-100-2A	10.0		0.65	2.0	10.5×5.5
TC3026-120-1A	12.0		0.45	1.0	9.5×5.0
TC2026-150-0.5A	15.0		0.30	0.5	6.0×3.0
TC4426-150-0.5A	15.0		0.65	2.0	13.0×6.0
TC2026-200-0.2A	20.0		0.20	0.2	6.0×2.5
TC5026-200-3A	20.0		0.80	3.0	15.0×7.0
TC3726-220-2A	22.0		0.65	2.0	12.0×6.0
TC6026-220-5A	22.0		1.00	5.0	18.0×10.0
TC3726-240-1A	24.0		0.45	1.0	11.0×5.0
TC6826-250-5A	25.0		1.00	5.0	21.0×8.0
TC2026-270-0.1A	27.0		0.14	0.1	6.0×2.5
TC2026-270-0.3A	27.0		0.25	0.3	6.0×3.0
TC6026-290-4A	29.0		0.90	4.0	18.0×10.0
TC5026-300-2A	30.0		0.65	2.0	15.0×7.0
TC10626-300-10A	30.0		1.60	10.0	34.0×17.0
TC3026-320-1A	32.0		0.45	1.0	9.5×5.5
TC6826-320-4A	32.0		0.90	4.0	21.0×8.0
TC6026-350-3A	35.0		0.80	3.0	18.0×9.0
TC10626-350-10A	35.0		1.60	10.0	34.0×17.0
TC3026-350-0.5A	35.0		0.30	0.5	9.0×4.5
TC4426-430-1A	43.0		0.45	1.0	13.0×5.5
TC6826-430-3A	43.0		0.80	3.0	21.0×8.0
TC8026-500-5A	50.0		1.00	5.0	24.0×10.0
TC3726-560-0.5A	56.0		0.30	0.5	11.0×5.0
TC10626-560-7A	56.0		1.20	7.0	33.0×16.0
TC6026-580-2A	58.0		0.65	2.0	17.0×8.0
環境溫度	18~25℃
相對濕度	45%~75%
# 特殊要求的產品，風華可以定制生產。定制起訂量請咨詢在線客服。
